[JEUS] MobaXterm으로 SSH Tunneling하여 webadmin 호출

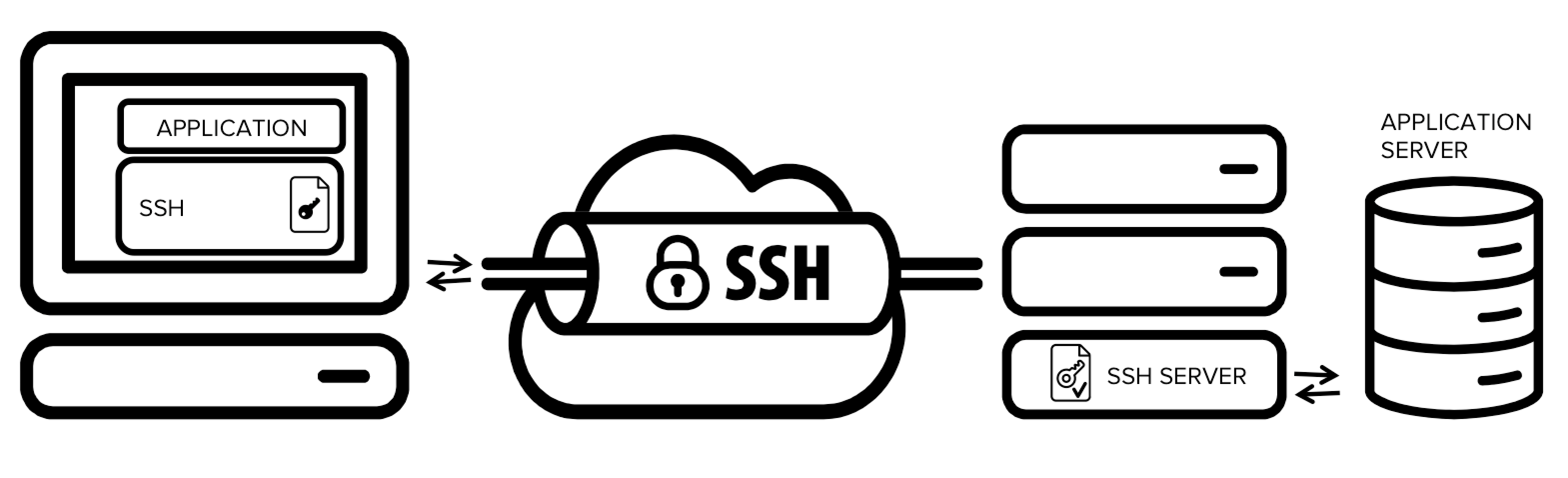

1. SSH Tunneling?

데이터 스트림을 인터넷 상에서 가상의 파이프를 통해 전달시키는 기술이다.



컴퓨터 네트워크에서 터널링 프로토콜을 사용하면 네트워크 사용자는 기본 네트워크가 직접 제공하지 않는 서비스에 접근하거나 제공할 수 있다.

---

2. SSH Tunneling for JEUS

JEUS 기술지원 시 외부 서버에서 방화벽이 열려있지 않아 webadmin page가 호출되지 않는 경우,

SSH Tunneling을 사용하여 외부 서버에서 webadmin page를 호출할 수 있다.



SSH는 " Secure Shell " 또는 " Secure Socket Shell " 으로, 인터넷과 같은 안전하지 않은 네트워크에서 두 대의 컴퓨터가 통신하고 데이터를 공유할 수 있도록 하는 암호화 네트워크 프로토콜이다.

---

3. SSH Tunneling Port Forwarding

터널링 포트 포워딩 방식은 총 3가지가 있는데 이번 포스팅에서는 로컬 포트 포워딩으로 진행한다.



• Local Port Forwarding (LPF) : 일반적인 포트 포워딩 유형, 사용자가 로컬 컴퓨터에서 다른 서버로 연결할 수 있도록 하는 설정이다. 로컬 포트 ​​전달을 사용하면 특정 웹 페이지를 차단하는 방화벽을 우회할 수 있다.
  LPF를 사용하면 로컬 컴퓨터에서 다른 서버로 연결할 수 있다.


• Remote Port Forwarding (RPF) : 원격 포트 포워딩을 사용하려면 대상 서버의 주소와 두 개의 port 번호를 알아야 한다.
  RPF를 사용하면 원격 SSH 서버에서 다른 서버로 연결할 수 있다.

• Dynamic Port Forwarding (DPF) : DPF를 사용하면 ssh client의 로컬에 SOCKS 프록시 서버로 전환한다.
  클라이언트가 해당 포트에 접속하면, 그 연결은 ssh server 머신으로 포워딩되며, 목적지의 dynamic port로 전달된다.
  LPF와 비슷하지만 다른 서버의 트래픽까지 모두 로컬 서버로 요청받는 게 큰 특징이다.

---

4. SSH Tunneling Setting

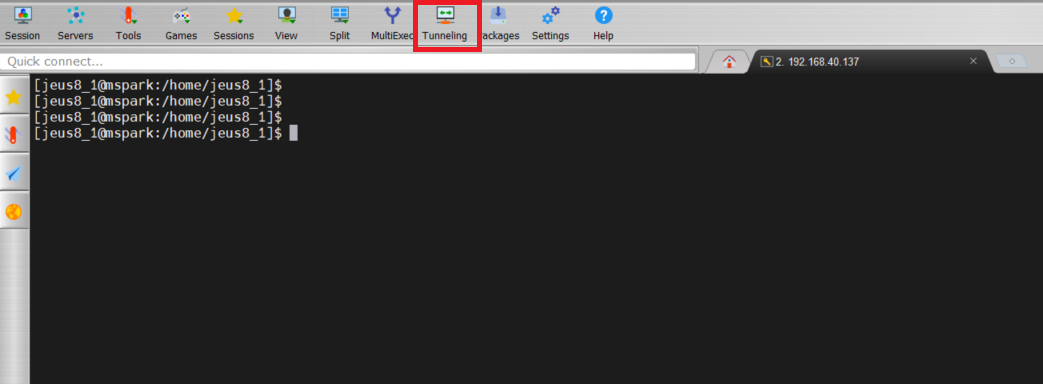

1. mobaXterm에 접속하여 Tunneling 아이콘을 선택한다.

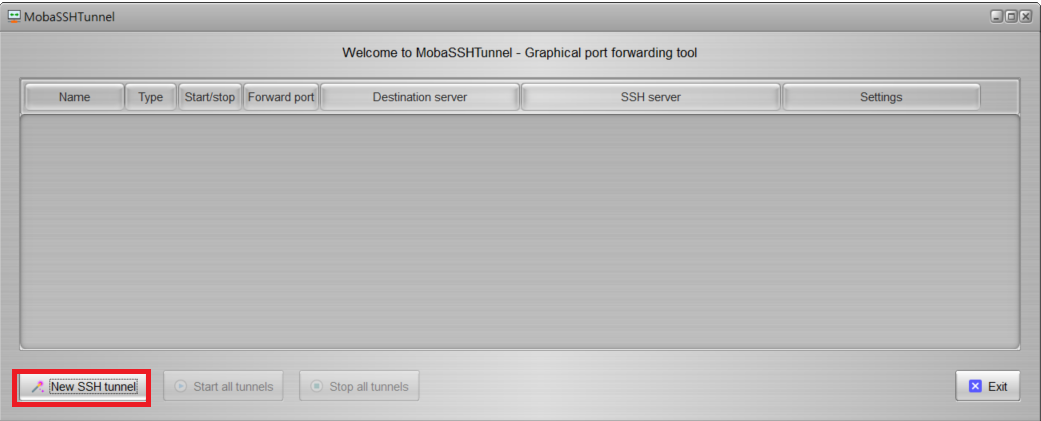

2. 새로운 ssh tunneling을 생성한다.

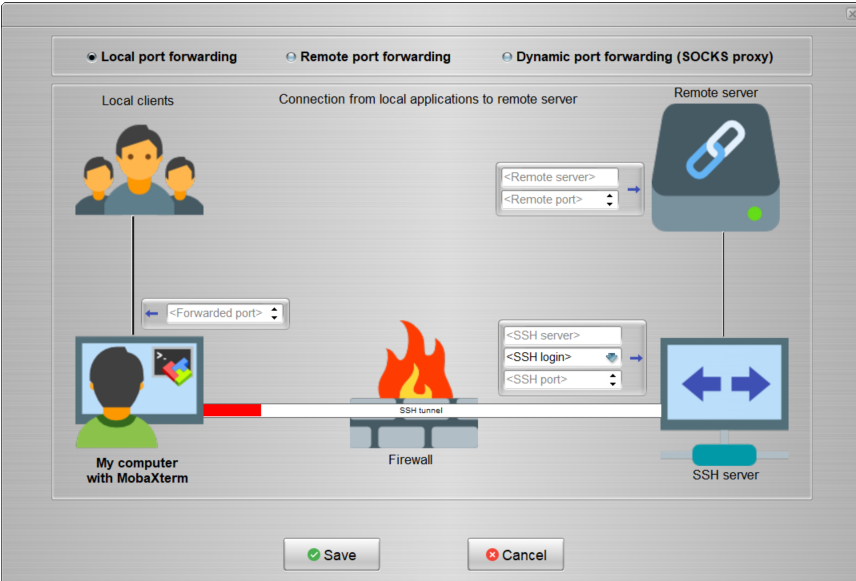

3.forwarding 방법을 선택한다.

LPF

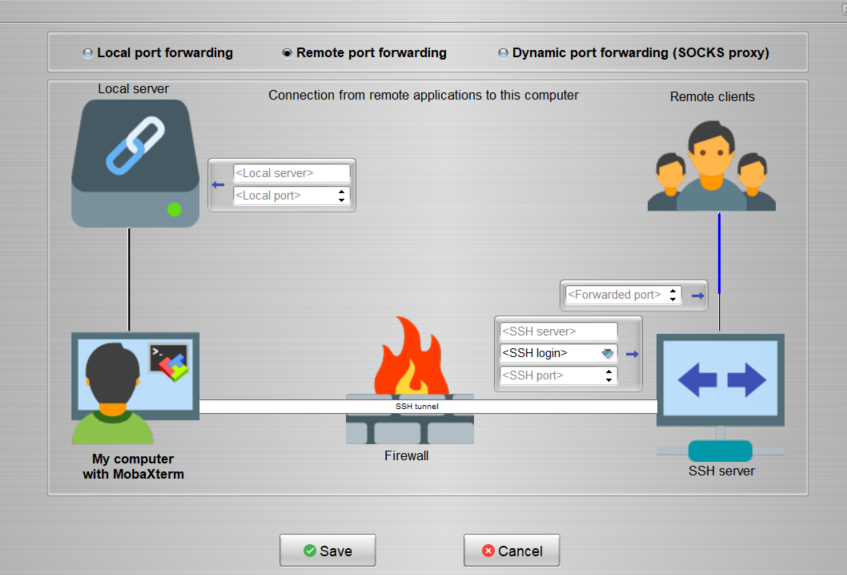

RPF

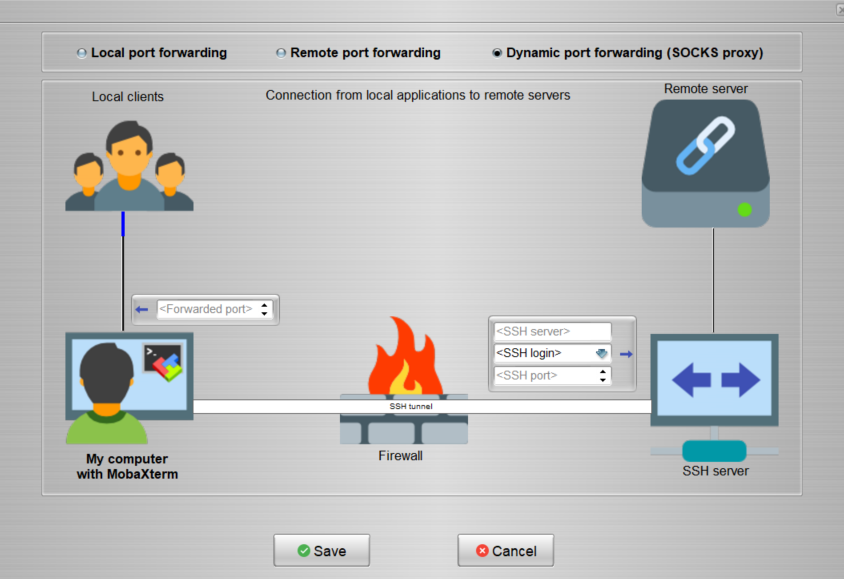

DPF

4. Forwarded Port 설정한다.

Local Server에서 호출할 임의의 포트를 설정한다.

본 포스팅에서는 20000 port를 사용한다.

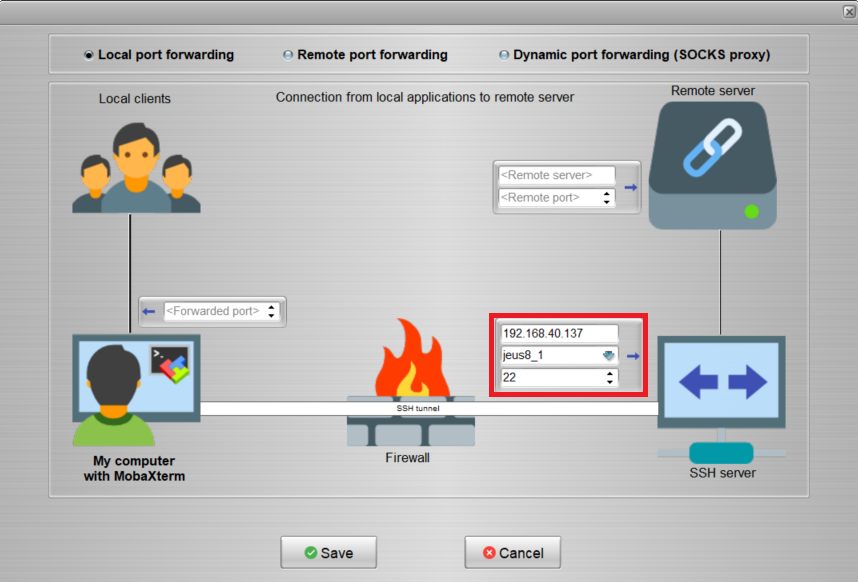

5. SSH server 설정한다.

SSH Server를 설정한다.

현재 접속하려고 하는 Remote Server와 SSH Server가 같으므로 Remote Server로 설정했다.

• SSH Server IP: 192.168.40.137
• 접속 계정 : jeus8_1 (ssh 접속하는 계정)
• ssh port: 22 (ssh 통신 port)

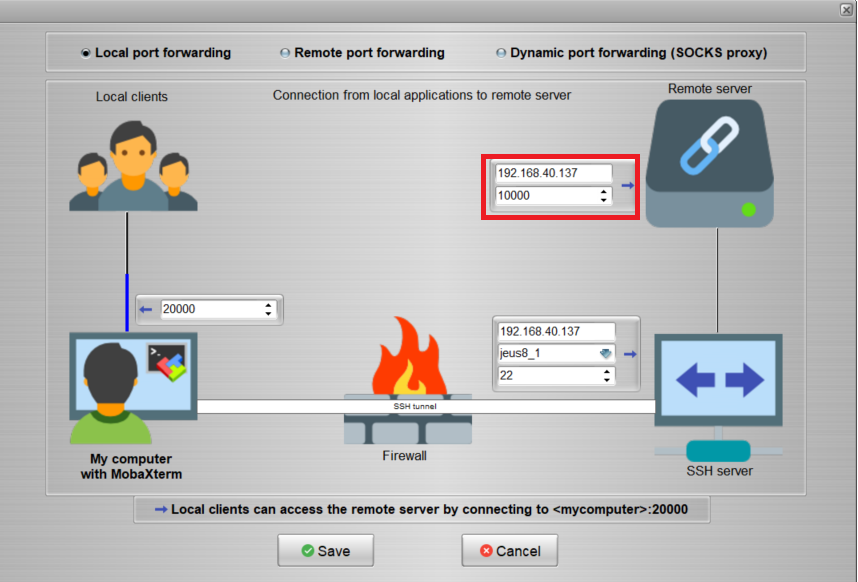

6. Remote server 설정한다.

Remote Server를 설정 후 Save 버튼을 선택한다.

• Remote Server IP: 192.168.40.137
• Remote port : 10000 (webadmin port)

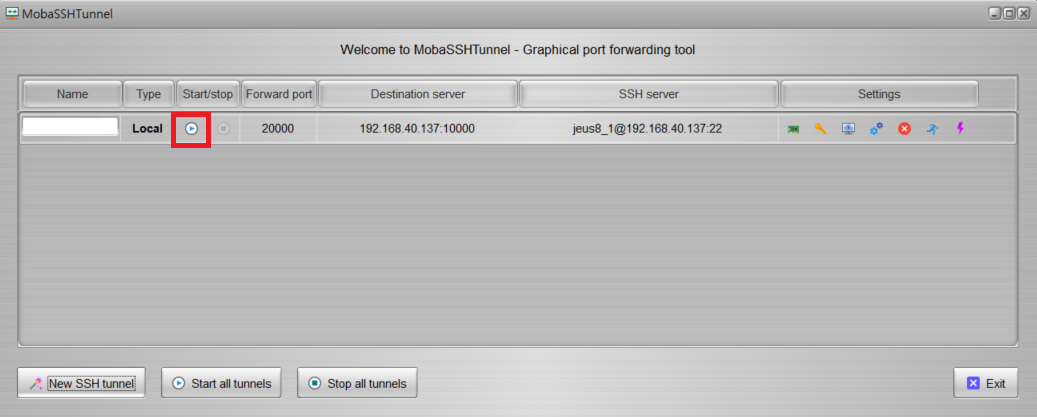

7. SSH Tunneling 실행한다.

start 버튼으로 생성한 Tunneling을 실행한다.

여러가지 Tunneling을 생성할 경우 Naming을 통해 구분지을 수 있다.

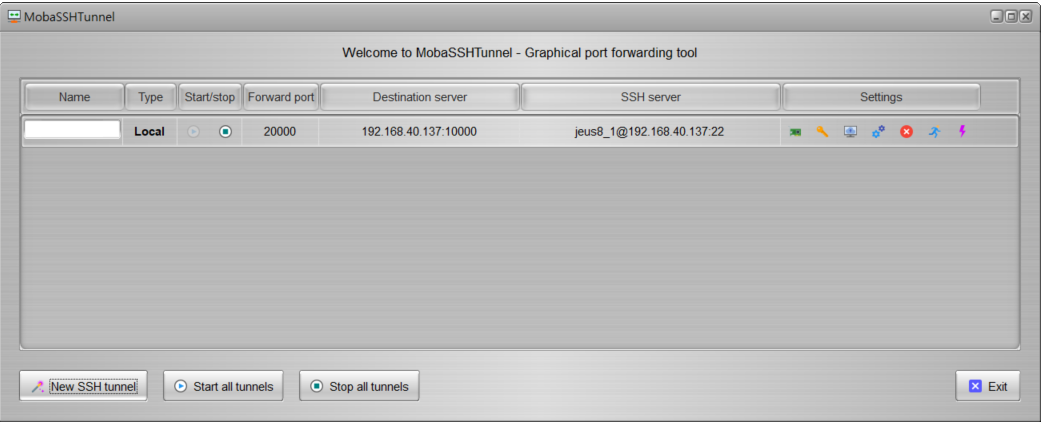

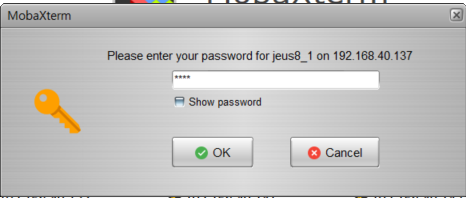

start 버튼을 누르면 ssh Server 접속 계정 패스워드를 입력한다.

---

5. SSH Tunneling Test

localhost:20000/webadmin 으로 페이지 호출 시 정상 호출되는 것을 확인할 수 있다.
